HM DUST COLLECTOR
분진 배출 장치
Screw conveyor 특징
SCREW C/V - 자율안전 확인신고
1) 분진 OVER FLOW시 작동중지
2) 작업자 통보 및 알람
3) 견고하며 분진배출 용이하다

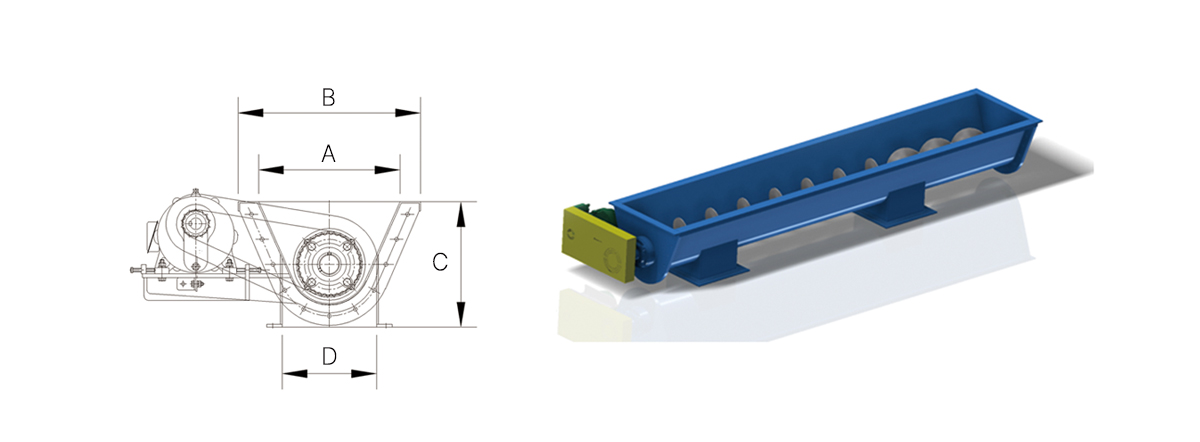

Screw conveyor 제원
Model 규격
케이싱외경 스크류외경 축경 스크류피치 외형
A B C D
200 200 190 89.1 175 400 530 350 200
250 250 240 114.3 220 450 580 400 250
300 300 280 139.8 270 500 630 450 300
Model 회전속도(rpm)별 배출량 (단위 : m³/h)
5 10 15 20 25 30 35 40 45 50 55 60
200 0.17 0.34 0.51 0.68 0.85 1.02 1.19 1.36 1.53 1.70 1.87 2.04
250 0.49 0.98 1.47 1.96 2.45 2.94 3.44 3.93 4.42 4.91 5.40 5.89
300 0.93 1.86 2.79 3.73 4.66 5.59 6.52 7.45 8.38 9.31 10.25 11.18
Rotary valve 특징
하부 CHUTE에 LEVEL SWITCH 일체형 특허 출헌
1) 분진 OVER FLOW시 레벨스위치 감지
2) 작업자 통보 및 알람
3) ROTARY V/V 및 SCREW C/V 작동 중지
Rotary valve 제원
Model 규격 회전속도(rpm)별 배출량 (단위 : m³/h)
A B C D 1 5 10 15 20 25 30
200 400 200 261 330 0.19 1.12 1.86 2.79 3.73 4.66 5.59
250 46 250 321 400 0.30 1.82 3.04 4.55 6.07 7.59 9.11
300 520 300 390 445 0.67 4.04 6.73 10.09 13.45 16.82 20.18
350 580 350 435 490 1.02 6.13 10.22 15.33 20.44 25.55 30.66
Swing gate 특징
SWING GATE 디자인등록 출원
1) ROTARY V/V 고장시 분진차단
2) SLIDE GATE 대체품
3) 가볍고 작동이 용이하다
Swing gate 제원
Model A B C
200 200 300 261
250 250 360 321
300 300 430 390
